Caché как сервер Веб-службы

Сервер Веб-служб в Caché представляет собой класс, наследуемый от системного класса %SOAP.WebService и содержащий набор методов, отмеченных ключевым словом WebMethod. Каждый такой метод соответствует определенному методу Веб-сервиса. Целесообразно для каждого набора логически связанных методов создавать отдельный Веб-сервис (соответствующий класс).

Поскольку SOAP-протокол является “stateless”, т.е. не поддерживает состояния и не позволяет вызывать методы объекта, то WebMethod’ами могут быть только методы класса. Тем не менее, внутри WebMethod’а вы можете выполнять различные действия, в том числе создавать объекты, обращаться к БД, в том числе удаленной и т.д.

Для каждого класса, унаследованного от системного класса %SOAP.WebService, Caché автоматически создает WSDL-документ, определяющий список доступных внешним программам методов и формат их вызова.

На Рис.2 иллюстрируется механизм взаимодействия Веб-сервиса Caché и клиента.

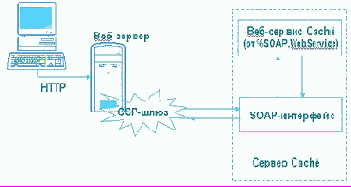

Рис.2. Принципы работы Веб-служб в Caché

Клиент запрашивает WSDL-документ с Веб-сервера, который, в свою очередь, запрашивает этот документ у сервера Caché. Используя информацию, предоставленную WSDL-документом, клиент вызывает нужный ему метод. Для вызова метода клиент создает XML-сообщение (SOAP-запрос), в котором указывается вызываемый метод и переданные этому методу параметры. Далее это сообщение отправляется серверу Caché по протоколу HTTP.

Сначала запрос передается на Веб-сервер, затем его перехватывает CSP-шлюз и перенаправляет на сервер Caché, где SOAP-запрос конвертируется в специальный вызов метода Веб-сервиса. Выполняется вызванный метод. В качестве значения, возвращаемого методом, может быть некоторое простое значение (например, число или строка символов) или набор объектов, представленный в виде XML. Для того, чтобы метод Веб-сервиса в качестве возвращаемого значения, возвращал экземпляр какого-либо класса, соответствующий класс должен быть унаследован от класса %XML.Adaptor.
Результат работы Веб-метода возвращается в виде XML-документа.

Основные параметры Веб-сервиса Caché:

LOCATION – URL, с которого Веб- сервис доступен клиенту. Значение параметра LOCATION включено в WSDL-документ. ("конверт"), который определяет содержание послания;
NAMESPACE– определяет пространство имен Веб-сервиса. Используется для избежания конфликта имен с другими Веб-сервисами.
SERVICENAME– определяет имя Веб-сервиса и должен являться “правильным” идентификатором Веб-сервиса, т.е. имя Веб-сервиса должно начинаться с буквы и состоять только из символов алфавита и цифр.

Ниже приведен пример класса, унаследованного от %SOAP.WebService, содержащего WebMethod Sum(), которому в качестве аргументов передаются два целых числа. Метод выполняет сложение этих чисел и возвращает полученный результат. Class Web.Arithmetic Extends %SOAP.WebService[ProcedureBlock]
{

/// SERVICENAME - Should be the name of the service for
            which this is a proxy.
/// Override this parameter in the subclass.
        Parameter SERVICENAME = "Arithmetic";/// сложение двух чисел
ClassMethod Sum(val1 As %Integer, val2 As %Integer)
As %Integer [ WebMethod ]

{{
            s res="val1" + val2
            q res

}}

}

Для того, чтобы протестировать работу созданного Веб-сервиса, откройте соответствующий класс в браузере (Рис. 3) (например, из меню Caché Studio View->Web Page). Для проверки работы нужного WebMethod’а воспользуйтесь ссылкой, соответствующей имени метода (Рис. 4). Как упоминалось ранее, при компиляции класса, соответствующего Веб-сервису, Caché автоматически создает для него WSDL-документ. Просмотреть содержимое WSDL-документа можно по ссылке Service Description. URL-адрес созданного WSDL-документа будет использоваться внешними приложениями для получения информации о вашем Веб-сервисе.

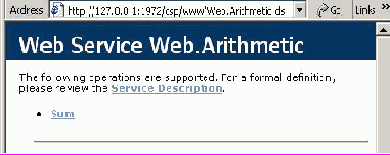

Рис. 3. Страница проверки Веб-сервиса

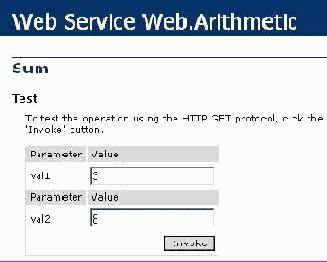

Рис. 4.

Проверка метода Sum()

В качестве результата выполнения метода Веб-сервис возвращает XML-документ, содержащий значение, возвращаемое вызванным методом, например:

<?xml version="1.0" encoding="UTF-8"?>
<SOAP-ENV:Envelope xmlns:SOAP-
    ENV="http://schemas.xmlsoap.org/soap/envelope/"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
        xmlns:s="http://www.w3.org/2001/XMLSchema"> <SOAP-ENV:Body>     <SumResponse xmlns="http://tempuri.org">      <SumResult>11</SumResult>     </SumResponse>    </SOAP-ENV:Body> </SOAP-ENV:Envelope>

URL-адрес WSDL-документа формируется следующим образом: <URL-адрес страницы, соответствующей открытому в браузере
классу (Веб-сервису)>?W=1

Например:

http://127.0.0.1:1972/csp/web/Service.Arithmetic.CLS?WSDL=1

Для того, чтобы работать с созданным Веб-сервисом Caché из внешнего приложения, необходимо этому приложению указать адрес WSDL-документа вашего Веб-сервиса, что является стандартной процедурой для работы с Веб-сервисом независимо от технологии, используемой для его реализации. Например, вы можете обращаться к созданному Веб-сервису из .Net. Для этого в меню Visual Studio.NET выберите Project->Add Web Reference… В строку Address открывшегося окна скопируйте адрес Вашего WSDL-документа. Перейдите по введенному Вами адресу. В случае успеха в левой части окна у Вас откроется содержимое указанного WSDL-документа. А в правой части в списке доступных ссылок (Available references) отобразится введенная. Добавьте данную ссылку (кнопка Add Reference). После этого в вашем клиентском приложении будет создан класс, соответствующий Веб-сервису Caché. Таким образом в .NET создан SOAP-клиент для работы с сервисом Caché. Вы можете из вашего приложения вызывать методы созданного класса, которые, в свою очередь, будут вызывать методы Веб-сервиса Caché.
